بررسی تاسیسات و محل چاه ها


بررسی تاسیسات و محل چاه ها بررسی تاسیسات و محل چاه ها  (تعداد بازدید : ۹۷)

پازل ستاپ یکی از معتبرترین کارخانه های تولید درب و پنجره های یو پی وی سی با تولید مکانیزه پنجره upvc سالهاست افتخار خدمات دهی به مشتریان محترم می باشد. در راستای این خدمات، اطلاعاتی در جهت مباحث ساختمان نیز گرد آوری و ارائه می نماید. باشد تا مفید، واقع گردد.



بررسی  تاسیسات ومحل چاهها

محل دقیق چاه فاضلاب

در نقشه های اجرایی، در پلان زیرزمین، و یا در محوطه‌سازی "سایت پلان" محل چاه فاضلاب معلوم و مشخص است. در پلان تأسیسات، مکان چاه فاضلاب و یا مادر چاه نیز به طور دقیق مشخص است. معمولاً وقتی چاه پر می‌شود، قابلیت آبکشی خود را از دست می‌دهد. در چنین مواردی، درپوش چاه را به‌راحتی می‌توان برداشت و چاه را تخلیه کرد. سپس، مجدداً درپوش را گذاشت و کف را با موزاییکی به رنگ دیگر - جهت مشخص شدن محل - فرش کرد.



محل دقیق چاه فاضلاب

چنانچه مکان چاه فاضلاب مشخص نباشد، در اثر پرشدن چاه، کشش فضولات آب در آبریزگاه انجام نمی‌شود. در ضمن، بالاآمدن آب سبب خیس و سست شدن دیواره‌ی سر چاه می‌شود و در نتیجه‌ی فشارهای وارده، ممکن است قسمت‌هایی از بنا به درون چاه فروکش کند. این اتفاق، خسارات مالی و جانی جبران ناپذیری در بر خواهد داشت.

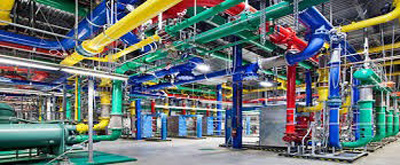

نقشه‌های تأسیساتی و برقی



نقشه‌های تأسیساتی و برقی

به طور کلی در هر پروژه، شناسنامه‌ی نقشه‌های تأسیساتی و برقی ویژگی خاصی دارد. اگر در وضع لوله‌های آبرسانی، لوله‌های فاضلاب و یا دستگاه‌های گرم‌کننده و سردکننده به علل مختلف اشکالاتی به وجود آید، مخصوصاً در مواقعی که سیم‌کشی‌ها نیاز به تعمیرات داشته باشند، وجود نقشه‌های برقی و تأسیساتی اهمیت بسیار پیدا می‌کند. در بناهای بزرگ، برای عبور کلیه‌ی لوله‌های تأسیسات و برق، کانال‌های عمودی و افقی تعبیه می‌شود. در مواردی، کانال‌های افقی به شاخ‌هایی جهت عبور برخی از لوله‌ها تا موتورخانه و کانال‌هایی برای لوله‌های فاضلاب تا مادر چاه و یا سپتیک تانک، و کانالی جهت عبور لوله‌های آب سرد و گرم تقسیم می‌شود؛ اما در کانال‌های عمودی، کلیه‌ی لوله‌ها به صورت مجتمع عبور می کنند. توجه: در بعضی موارد، قسمت جلوی کانال‌های عمودی به وسیله‌ی در، باز و بسته می‌شود. با میله‌گذاری در دیوار کانال، می‌توان از آن به عنوان نردبان استفاده کرد. اگر در در سیستم لوله‌کشی اشکالی بروز نماید، درپوش عمودی و یا افقی کانال را باز می‌کنیم و پس از رفع نقیصه، آن را می‌بندیم.
در ساختمان‌های کوچک، برای تاسیسات، چنین کانال‌کشی انجام نمی شود؛ اما در این بناها، نقشه‌های تأسیسات می‌تواند مشخص کننده‌ی مسیرها باشد تا در مواقع لزوم، بتوان اشکالات را رفع کرد. به طور خلاصه، اگر مسیر لوله‌های تأسیسات و یا برق مشخص نباشد، به هنگام بروز اشکالات، سرگردانی‌ها و گرفتاری‌های فراوانی به وجود می‌آید که باید با شکافتن، مسیر آنها را یافت. این عمل در مجموع باعث مشکلات و مسائل فراوانی خواهد شد (شکل ۳).

طراح، محاسب و پیمانکار ساختمان

در شناسنامه‌‌ی ساختمان، بخشی مربوط به سابقه‌ی کار افراد زیر وجود دارد: طراح ساختمان (یعنی مهندس معمار)، مهندس محاسب، سازندگان و مجریان کارگاه که شامل پیمانکار، مهندس، سرپرست کارگاه، تکنسین، معمار و به طور کلی افراد مسئول بخش‌های فنی در تعدادی محدود و یا کسانی می‌باشد که در امر احداث ساختمان از شروع کار و یا قسمت‌هایی از اجرای آن، شرکت مؤثر داشته‌اند. در این بخش، آدرس محل کار، شرکت‌ها و شماره تلفن آنها ثبت می‌شود. در صورت بروز اشکال، از نامبردگان که با جزء جزء اجرای ساختمان آشنایی کامل دارند، کمک گرفته می‌شود تا تعمیرات اصولی با توجه به نقشه‌های موجود به شکل کامل انجام شود.
به طور کلی، شناسنامه‌ی ساختمان در هنگام خرابی‌ها و تعمیرات از جهات بسیاری مفید است و با کمک‌ها و راهنمایی‌های آن، تعمیرات در زمانی کوتاه و با صرف هزینه‌ی کم انجام می‌شود.

سطح آب‌های زیرزمینی

در استان‌های شمالی به علت بارندگی مداوم، سفره‌های آب زیرزمینی فراوان وجود دارد. همچنین در شهرستان‌هایی که رودهای وسیع جریان دارند، سفره‌های آب زیرزمینی پر آب است. در مواردی که لایه‌های سطحی زمین سخت و سنگی است، آب رودها در مسیر و اطراف خود به درون زمین‌های شنی و خاکی نفوذ می‌کند و در قسمت‌های دیگر به علت سختی و مقاومت نمی‌تواند در سطح زمین ظاهر شود.
سطح آب‌های زیرزمینی به نوع خاک بستگی کامل دارد. در بعضی موارد، مکش و کشش آب، تمامی بافت شهری و زمین‌های زراعی و کشاورزی اطراف را تحت تأثیر قرار می‌دهد؛ مانند استان اصفهان.
در برخی از نواحی ایران مانند استان خراسان به علت زمستان‌های طولانی، بارندگی‌های زیاد و نوع خاک نباتی و نرم، نفوذ آب و رطوبت از لایه‌های زیرین، ساختمان را تهدید می‌کند. در این موارد باید کل سطح بنا عایق شود. برای مثال، در استان‌های شمالی، عمل زهکشی و کانال‌کشی اطراف ساختمان می‌تواند سطح بناها را خشک کند. همچنین در بناهایی که در استان خراسان ساخته می‌شود، علاوه بر قیراندود کردن سطوح پی‌ها، این عمل باید در پشت پی و دیواره تا سطح زمین به شکل عمودی نیز انجام شود.
به طور کلی، نفوذ رطوبت از کف فضاها، زندگی و بنا را تهدید می‌کند که به روش ایزولاسیون کف می‌توان تمام سطح ساختمان را عایق رطوبتی کرد. این روش را می‌توان در استان‌های اصفهان، آذربایجان، کردستان و همدان نیز اجرا کرد تا در موقعی که سطح آب‌های زیر زمینی بالا می‌آید، خطر تهدید رطوبت در ساختمان به وجود نیاید. به طور مسلم اگر بنایی فاقد ایزولاسیون در شکل‌های ذکر شده باشد، با در نظر گرفتن مسائل فنی می‌توان حالت‌های ایزوله را در آن به وجود آورد.
به طور کلی، شناسایی آب‌های سطحی و زیرزمینی از مسائلی است که هنگام ساختمان¬سازی در آب و هوای مختلف، باید مورد توجه قرار گیرد.


وضعیت جغرافیایی و طبیعی منطقه

شناخت پدیده‌های مختلف اقلیمی همچون زمین، اساس اولیه در طرح است. آفتاب، باد، باران و برف مداوم و یا پراکنده می‌توانند آب و هوای محیط را تحت تأثیر قرار دهند و در نواحی مختلف، دگرگونی‌های ریشه‌ای به وجود آورند.
به طور خلاصه، نوع زمین و آب و هوا از عوامل اصلی در طرح و اجرای هر بناست. چون تغییرات جوی در عملکرد عناصر اثر می‌گذارد، نوع هر ساختمان را بر اساس آب و هوای محیط بنا می‌کنند. برای روشن شدن مطلب به ذکر دو مثال می‌پردازیم:
الف: به علت بارندگی‌های مداوم در شمال ایران، پوشش‌های سقف به شکل سفال پوش به نام "سفالخانه" و یا شیروانی به نام "سیمکا خانه" با اسکلت‌بندی‌های تیز و تند و شیب زیاد در آمده است تا در مقابل بارش‌های مداوم باران مقاوم باشند.

ب: در اقلیم‌های گرم و خشک و یا کویری به علت وزش بادهای شدید و گرم، حرکت شن‌های روان، و وجود موریانه در خاک، به ساختمان‌های طاق پوش با دیوارها و پوشش قطور نیاز است تا در گرمای سوزان در تابستان و سرمای کویری در شب‌های زمستان، جوابگوی نیاز ساکنان آن باشد.

برای ساخت بنا در هر اقلیم، از مصالح خاصی استفاده می‌شود. نوع اجرا نیز در هر منطقه ویژه است. حال اگر مصالح و نوع اجرای خاص منطقه‌ای را در منطقه‌ای دیگر به کار گیریم، بنا نمی‌تواند آب و هوای محیط خود را تحمل کند و به طور مسلم رو به تخریب می‌رود. به این نتیجه می‌رسیم که از هر نوع مصالحی باید در آب و هوای خاصی استفاده شود. بر اساس موارد ذکر شده، ساختمان با مصالح مناسب برای هر نوع آب و هوای خاص ساخته می‌شود.
